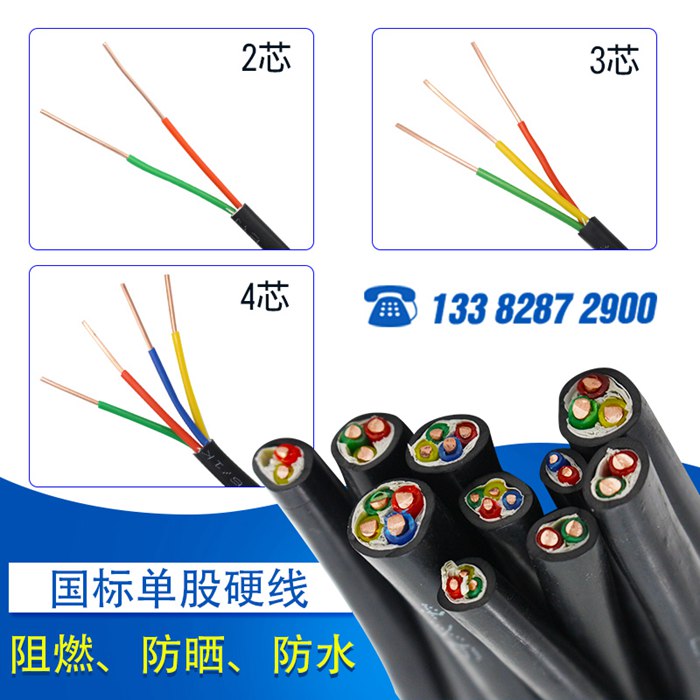

yjv电缆图片
yjv电缆是常用的铜芯电缆类型,但很多用户还是不清楚yjv电缆类型规格,不知如何挑选电缆类型;下面小编就来介绍下yjv电缆产品说明书。
一、yjv什么电缆
常用的铜电缆类型,大部分供电都需求用到yjv电缆,只不过有些工程增加了阻燃、耐火性能电缆;就有不同的类型例如:WDZN-YJVZA -YJVZB-YJVZC-YJVKYJVYJV22NA -YJVWDZBN-YJV等。
yjv电缆类型含义:
1用处代码-不标为电力电缆,K-操控缆)P-信号缆)
2导体材料代码-不标为铜(也可以标为CUL-铝)
3内护层代码-Q-铅包)L-铝包)H-橡套)V-聚氯乙烯护套),更多YJV电缆技能参数及材料可跟客服获取。内护套一般不标识
4外护层代码-V-聚氯乙烯)Y-聚乙烯电力电缆)
5派生代码-D-不滴流)P-干绝缘)
6特殊产品代码-TH-湿热带)TA -干热带)ZR-阻燃)NH-耐火)WDZ-低烟无卤、企业规范)
yjv电缆的线芯主要有单芯、2芯、3芯、4芯、5芯、3+13+24+13+1代表了3根相线1跟地线,3+2代表了3根相线2跟地线,4+1代表了4根相线1跟地线。
YJV电缆图片
表明为:3根185平方的相线以及1根95地线组成的电缆
二、yjv电缆类型规格
1yjv电缆1~3芯的电缆外径、载流量和电缆分量技能参数表
yjv电缆1~3芯的电缆外径、载流量和电缆分量技能参数表
2yjv电缆类型规格表:4~3+1芯的电缆外径、载流量和电缆分量技能参数表
yjv电缆类型规格表:4~3+1芯的电缆外径、载流量和电缆分量技能参数表
3yjv电缆类型规格表:5~4+1芯的电缆外径、载流量和电缆分量技能参数表
yjv电缆类型规格表:5~4+1芯的电缆外径、载流量和电缆分量技能参数表
三、yjv电缆出产工艺:
yjv电缆出产工艺
yjv电缆出产工艺、出产车间
YJV电缆出产流水线
YJV电缆出产流水线、出产车间
三、yjv电缆运用条件及注意事项:
不同类型的yjv电缆有不同的运用特性,工频额定UO/U为0.6/1KV
YJV电缆答应临时较高工作温度为90短路时(较长继续时刻不超过5s电缆导体温度不超过250
电缆敷设时环境温度应不低于0
YJV单芯电缆弯曲半径:不小于电缆外径的15倍,多芯电缆不小于电缆外径的10倍。
电缆敷设应采用专用工具,如放线架,导辊等,敷设过程中防止机械损害,远离热源。
电缆穿管敷设时,管道内径不小于点按外径的1.5倍多,多跟电缆穿管时禁止电缆挤压,电缆的总面积不超越管内总面积的40%
对YJV电缆运用中的疑惑也可咨询我工程师在线帮助答疑。
