您当前的位置:首页 - 电线电缆国标直径标准,你知道多少?
发布时间:2019.06.14 新闻来源:广东庆丰电缆有限公司 浏览次数:

 一、电线平方数及直径换算办法常识

电线平方数及直径换算办法常识


电线的规范在世界上常用的有三个规范:分别是美制(AWG)、英制(SWG)和咱们的(CWG)。

几平方是国家规范规则的一个标称值,几平方是用户依据电线电缆的负荷来挑选电线电缆。
电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。电线的平方实践上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。

一般来说,经历载电量是当电网电压是220V时分,每平方电线的经历载电量是一千瓦左右。

铜线每个平方能够载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。

详细到电流,短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米,欠好取3A/平方毫米。

换算办法:

知道电线的平方,核算电线的半径用求圆形面积的公式核算:

电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方

知道电线的平方,核算线直径也是这样,如:

2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。

知道电线的直径,核算电线的平方也用求圆形面积的公式来核算:

电线的平方=圆周率(3.14)×线直径的平方/4

电缆巨细也用平方标称,多股线便是每根导线截面积之和。

电缆截面积的核算公式:

0.7854× 电线半径(毫米)的平方 × 股数

如48股(每股电线半径0.2毫米)1.5平方的线:

0.785×(0.2 × 0.2)× 48 = 1.5平方

二、常用小规范线缆常识
常用小规范线缆常识

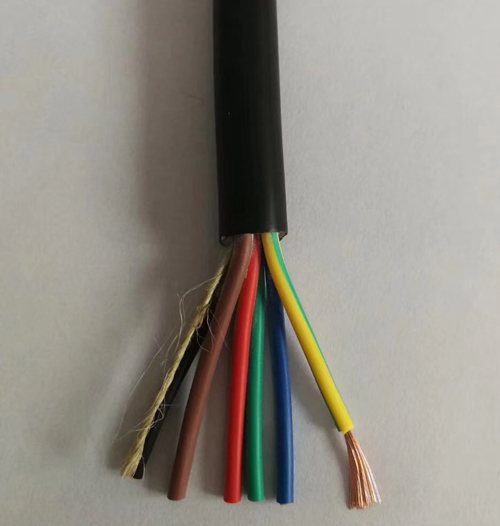

RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆,电压300V/300V 2-24芯。首要质量指标:线径(包含芯线和织造丝,并不是越粗越好,用杂质铜的要到达电阻规范而做的很粗)、铜芯纯度、织造密度、绞距。用处:仪器、外表、对讲、监控、操控装置。

RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号,此为美国规范,近似同等于国标SYWV系列。首要质量指标:铜芯线径,绝缘厚度,织造资料(市场上多为铝镁丝织造,质量好应该用镀锡铜),织造密度。

UTP:局域网电缆用处:传输电话、核算机数据、防火、防盗保安体系、智能楼宇信息网。常用UTP CAT 5,UTP CAT 5E 带屏蔽类型为 STP

KVVP:聚氯乙烯护套织造屏蔽电缆用处:电器、外表、配电装置的信号传输、操控、丈量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(镀锡丝+铝)+聚氯乙烯(聚乙烯),(同等美标RG-6,RG-59)。现在市场上多用铝镁丝织造(不能焊接,简单氧化),芯线用铜包铝、铜包钢,以致许多人以为SYWV线比SYV线廉价,但事实上并不是那么回事。

RVV(227IEC52/53) 聚氯乙烯绝缘软电缆(截面积:0.5-6.0 芯线数 1-24)用处:电源线,信号线,家用电器、小型电动工具、外表及动力照明等。此规范线只需契合国标则价格相差不大,但市场上不乏有用杂质铜、线径不行、短米数、直放(芯线铜丝不绞或芯线不绞,这样抗拉才能大大削减,电阻增大)来凑数的状况。衍生类型:RVVS :此类型芯线的绞距加密,一般用于播送体系。

AVVR 聚氯乙烯护套装置用软电缆(截面积:0.12-0.5 芯线数1-24)用处:信号、操控。如门禁信号、操控,云台操控等。

HYV、HYA 数据通讯电缆(室内、外)(芯线直径0.5mm、芯线数2、4、8等)即电话线,用于电话通讯及无线电设备的衔接以及电话配线网的分线盒接线用等。市场上一般芯线直径是0.4 mm,也有差点的是用钢丝或铜铝合金。另电话线遍及米数缺乏。

RV、RVP 聚氯乙烯绝缘电缆、聚氯乙烯屏蔽电缆、首要用于设备。

RVS、RVB 适用于家用电器、小型电动工具、仪器、外表及动力照明衔接用电缆,RVS也可用于播送线或替代RVV线。RVB在要求不高的状况下能够替代金银线。BV、BVR 聚氯乙烯绝缘电缆用处:适用于电器外表设备及动力照明固定布线用,价格实惠电阻低。在许多衔接电源的场合能够多考虑。

RIB 音箱衔接线(发烧线、金银线)有些音响线的类型标注上常有“6N”、“7N”的字样,其含义是用来表明运用金属资料制造的发烧线的纯度的凹凸。比方“99.9999%”,就能够用“6N”表明,即阐明其纯度是6个9,N前面的数字越大阐明音响线的纯度就越高。家庭影院的音响器材是否需求运用质量较高的音响线,关键是要把握脚踏实地,力所能及这一准则。关于一般普及型(万元以下)的音响器材无需刻意追求线材的高质量,只需运用一般截面较大一点的铜芯信号线即可。关于较好的家庭影院音响器材,能够考虑运用高质量的音响线。

三、BVR

BVR线是一种铜芯聚氯乙烯绝缘软电线,其应用于固定布线时要求柔软的场合。BVR电线是一种配电柜专用软电线,也叫二次线。B是指归类归于布电线,V是指PVC聚氯乙烯,俗称“塑料”,R是指软的意思,即添加导体根数。

适用于沟通额外电压450/750V及以下的动力装置的固定敷设。如家装照明。固定布线可用于室内明敷、穿管等场合。为了便利在装置过程中的差异,可分为红、黄、蓝、绿、黑、白、双共七种色彩。因为BVR是软结构的,运用规模也多在软环境下。BVR电线和BV电线仅有的不同在于,R型电线导体线径为软铜丝。即:添加导体根数,削减单根导体直径,单根导体直径小于1毫米。这样一来,BVR电线就十分柔软,敷设视点要求较BV电线大大下降,穿线管,线槽时愈加便利,方便,下降作业强度的一起大大提高了作业效率。深受广阔电工及修建装修人员喜爱!

四、BV与BVR的差异:

(1)从生产工艺上说,BV是单芯的,BVR是多芯的,在制造上,BVR比BV杂乱一点。

(2)从价格上说,BVR要比BV贵一点。在世界电工委员上规则的,BVR的规模是从 2.5 mm 至 70mm,但是依据我国实践的需求,是和BV相同的。

(3)在性能上,BV与BVR根本相同,分量上BVR略重一点;相同,BVR电线依据所选用的原料不同,也分为阻燃电线(ZR-BVR)、耐火电线(NH-BVR)、低烟无卤电线(WDZ-BVR)。用户依据运用的场合灵敏把握。其中低烟无(低)卤电线在火焰焚烧状况下发作极少量的烟雾,开释的气体不含卤(低卤)元素,无毒(低毒)。

当火灾发作时,可大大削减对仪器,设备和人体的损害,因此被广泛应用于高层修建、医院、大型图书馆、体育馆、防灾指挥调度楼、车站和民用机场、旅客候车室、要点文物保护场所以及地铁、地下商场或人口密布的公共场所。
本文共分 1
