电线色彩是我们在运用电线时我们都比较重视的，很多人关于电线色彩都不了解不知道电线色彩代表什么。家庭用电一般都是三相电但是三相电线色彩很多人还不了解不知道每根电线代表什么。下面，庆丰电缆小编就来具体告知我们电线色彩代表什么线。

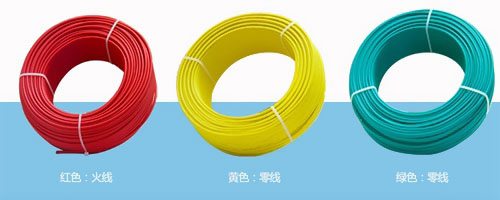

电线色彩代表什么线
一般规则，三相电线色彩为黄、绿、红，分别为A、B、C三相，蓝色为零线，黄绿相间的为接地线，接线时黄、绿、红接前方，蓝色接零线，黄绿相间的线接到PE维护线上或许接到设备外壳上（外壳已与地网衔接）。有时四线色彩区别不太显着时，三根截面相同的为前方，截面稍小的为零线。你说的变压器也许是操控回路的电源，如是380V，接到恣意两根前方上；如是220V，则接一根前方，一根零线。
实际操作 安全为上赤色是前方，蓝色是零线，黄色或黄白相间的是地线。相线一般是黄、绿、红，维护中性线（PEN线）是黑色，维护线(PE线)是黄绿双色线，维护线在任何情况下都禁止作相线运用。
依据《住所装饰装饰工程施工标准》GB 50327-2001 16.1.4条规则：
“配线时，相线与零线的色彩应不同；同一住所相线(L)色彩应共同，零线(N)宜用蓝色，维护线(PE)有必要用黄绿双色线”
依据标准，能够得出：维护线（PE）即地线有必要（强制性规则）用黄绿双色线，零线用蓝色,（不是强制性规则，在条件答应时，匀应挑选蓝色线）,相线不运用蓝色即为红、黄、绿色。（相线色彩还未共同起来，不同公司或许规则不相同。下面用色彩方法能够参阅。零线匀用蓝色，假如用于插座，相线用赤色。灯路进线用赤色，灯路操控线或双控线用黄色和绿色
按规则色彩布线插座图：赤色、蓝色、双色线穿入插座底盒。赤色作前方，蓝色作零线，双色线作地线。按规则色彩穿线，施工也便利，赤色线前方与插座L极衔接，蓝色零线与N极衔接，双色线与接地标识衔接。
按规则色彩灯路布线图：进前方用赤色，零线用蓝色，操控线用黄色（也可运用绿色）
