在日常生活中,无论是家装还是工装,电线是人们经常使用和关注的商品,可是每种类型不同色彩的电线都代表什么意义, 和庆丰电缆小编一起来温习下吧!
一、电线色彩意义
黑色:设备和设备的内部布线。
棕色:直流电路的正极。
赤色:三相电路和C相;半导体三极管的集电极;半导体二极管、整流二极管或可控硅管的阴极。
黄色:三相电路的A相;半导体三极管的基极;可控硅管和双向可控硅管的操控极。
绿色:三相电路的B相。
蓝色:直流电路的负极;半导体三极管的发射极;半导体二极管、整流二极管或可控硅管的阳极。
淡蓝色:三相电路的零线或中性线;直流电路的接地中线。
白色:双向可控硅管的主电极;无指定用色的半导体电路。
黄绿双色(每种色宽约15~100毫米交替贴接)安全用的接地线。
红、黑色并行:用双芯导线或双根绞线衔接的交流电路。
二、依据电路挑选不同色彩电线:

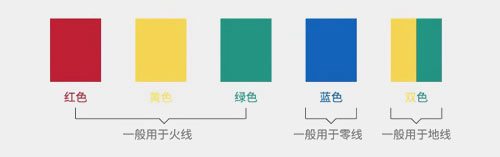

1. 三相交流电路:A相:黄色;B相:绿色;C相:赤色
零线或中性线:蓝色;维护接地线:黄绿双色。
2. 单相电路中:火线:赤色;零线:蓝色
3. 用双芯导线或双根绞线衔接的交流电路:红黑色并行
4. 直流电路:正极:棕色;负极:蓝色;接地线:蓝色。
5. 整个设备及设备的内部布线一般推荐:黑色。
