温度和压降都会影响到体系的损耗，因而要合理规划逆变器输出电流的线径，归纳考虑各方面的要素，既要削减光伏电站的初始出资，又要削减体系的线路损耗。



在做电缆规划选型时，技术上首要考虑电缆的额外载流量、电压、温度等技术参数，装置时仍是考虑电缆的外径，曲折半径，防火等，核算造价时考虑电缆的价格。



1

逆变器输出电流和电缆载流量要共同

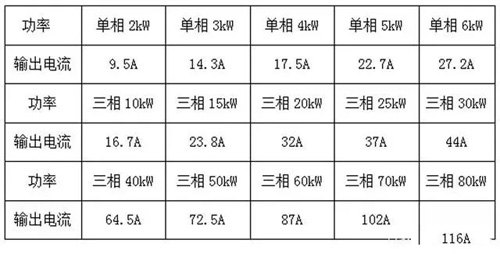

逆变器输出电流是由功率决议的，单相逆变器电流＝功率/230，三相逆变器电流＝功率/（400*1.732），有的逆变器还能够1.1倍过载，参阅下图：



​

电缆载流量是由资料、线径、温度决议的，电缆有铜线和铝线两种，各有用途，从安全性动身，主张逆变器输出沟通电缆用铜线。



单相一般选BVR软线，聚氯乙烯绝缘，铜芯（软）布电线电压等级为300/500V，三相选450/750电压（或许0.6kV/1kV)等级的YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆，导线的截流量和温度之间的联系，假如环境温度高于35℃，温度每添加5℃时，答应电流应减小10%左右。



假如周围环境温度低于35℃，温度每下降5℃时，答应电流可添加10%左右，一般状况下，电缆假如装置在室内通风的当地，最高环境温度40度以下，假如装置在室外有阳光晒到的当地，最高环境温度有可能到50度。

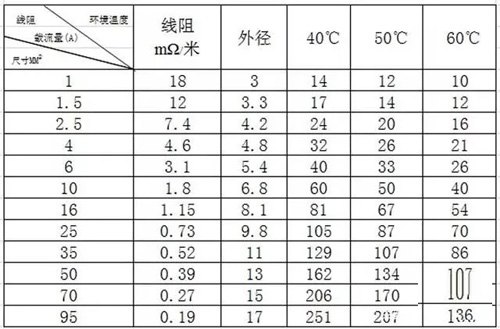

如1台20kW逆变器，输出电流是32A，参阅表中，4平方电缆在40度时，载流量是32A，6平方电缆在50度时，载流量是33A，因而20kW逆变器选用4平方的电缆或许6平方电缆，就能够满意要求。



2

 电缆经济性规划

有些当地逆变器离并网点比较远，电缆尽管能够满意载流量的要求，但由于电缆比较长，线路损耗就比较大，这时就能够考虑用线经大的电缆来削减丢失，由于电缆线经越大，内阻越少。不过还要考虑电缆的价格，逆变器沟通输出密封接线端子的外径。



如一台20kW电站，逆变器到并网点3根电缆线总长度100米，均匀一天日照时间为4小时，输出电流按32A，输出电缆能够选用4mm，6mm和10mm，16mm。



4平方电缆总内阻0.46欧姆，市场价格是3.5元/米；6平方电缆总内阻0.31欧姆，市场价格是4.8元/米；10平方电缆总内阻0.18欧姆，市场价格是9.5元/米；16平方电缆总内阻0.115欧姆，市场价格是13.5元/米。



选用4平方电缆，一天的损耗为I²Rt=（302*0.46*4）/1000=1.656度，一年约600度电，按每度电本钱0.75元算，一年丢失450元；



选用6平方电缆，一天的损耗为I²Rt=（302*0.31*4）/1000=1.116度，一年约400度电，按每度电本钱0.75元算，一年丢失300元；



选用10平方电缆，一天的损耗为I²Rt=（302*0.18*4）/1000=0.65度，一年约240度电，按每度电本钱0.75元算，一年丢失180元；



选用16平方电缆，一天的损耗为I²Rt=（302*0.115*4）/1000=0.414度，一年约150度电，按每度电本钱0.75元算，一年丢失110元。



3

  光伏发电体系的电缆施工

光伏发电工程中电缆工程建造联系严重，敷设方法挑选直接影响着建造费用，所以合理规划、正确挑选电缆的敷设方法，是电缆规划作业的重要环节。



1、电缆的敷设电缆敷设方法依据工程状况、环境条件和电缆规格型号、数量等要素归纳考虑，且按满意运转牢靠、便于保护的要求和技术经济合理的准则来挑选。



光伏发电项目直流电缆的敷设首要有直埋铺沙垫砖敷设、穿管敷设、槽架内敷设、电缆沟敷设、地道敷设等。



沟通电缆的敷设与一般电力体系敷设方法差异不大。



直流电缆多用于光伏组件之间、组串至直流汇流箱之间、汇流箱至逆变器之间，其截面积小、数量大，通常状况下电缆沿组件支架绑扎或穿管直埋进行敷设，直流电缆在敷设时一般需求考虑：



（1）组件之间衔接电缆及组串与汇流箱之间衔接电缆，尽可能使用组件支架作为电缆敷设的通道支撑与固定，可在必定程度上下降环境要素的影响的效果。



（2）电缆敷设的受力要均匀恰当，不宜过紧，光伏场所一般昼夜温差较大，应防止热胀冷缩形成线缆开裂。



（3）在修建物外表的光伏资料电缆引线，要考虑修建全体漂亮，敷设方位应避开在墙和支架的锐角边际布设电缆，避免切、磨损害绝缘层引起短路，或受剪切力堵截导线引起断路。一起要考虑电缆线路遭直击雷等问题。



（4）合理规划电缆敷设途径，削减穿插，尽可能的兼并敷设以削减项目施工过程中的土方开挖量以及电缆用量。



2、电缆的衔接光伏发电体系中的直流线缆多为室外敷设，衔接方法以接头插接为主，可穿管中加以保护，使用组件支架作为电缆敷设的通道和固定，下降环境要素的影响。



其他的电缆衔接与一般电力体系中电缆衔接方法大致相同。



光伏线缆尽管仅仅是光伏体系中的一个小部分，怎么挑选适宜的线缆来保证下降项目事端率低、进步供电牢靠性、施工运转保护便利却不如幻想中简单。



期望本文能的介绍，能够为您在日后规划选型中供给必定的理论支撑。
