一、什么是预分支电缆？

便是在常用的电缆类型上做预分支，比方VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等，避免了因电缆接头引起电缆毛病等。

预制分支电缆的首要功能：

1、绝缘电阻≥200MΩ；

2、绝缘耐压≥3.5kV/5min；

3、杰出气密性与防水性，行将分支接头浸入水中，在水与电缆芯之间丈量绝缘电阻和工频耐压均应契合1和2的要求。

4、分支接头的触摸电阻的小，触摸电阻与等长的分支线的基准电阻之比值≤1.2；

5、接头短路强度大，短路后触摸电阻比率的改变率鉴≤0.2；

6、ZR-YJV型阻燃预制分支电缆,护套的自熄时刻续≤12s，契合GB12666.5 的要求；

7、NH耐火型电缆除了能在正常的作业条件下供电外，也能在焚烧状况下，坚持90min的正常运转，契合GB12666.6的要求。

8、VV型电缆的铜芯的最高作业温度为70℃，（微信大众号：修建水电常识渠道）YJV型电缆的铜芯的最高作业温度为90℃；

9、具有优秀的耐腐蚀性，能反抗无机盐、油、碱、酸和有机深剂对它的腐蚀；

10、YJV型预制分支电缆具有优秀的热稳定性和抗老化性；

11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优胜功能。

12、GZR-YJV隔氯层系列分支电缆。具有高阻燃、耐火功能、阻燃功能超越阻燃标准A类。



预分支电缆结构：

首要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成，首要使用于电能运送；（微信大众号：修建水电常识渠道）因为直接在电缆厂加工而成，不必现场剥开电缆做分支，坚持了电缆的完好的电气功能。以下是电力电缆联接体结构图：



分支接头选用三种类型：U型、C型、O型质量均超国家标准，到达国际水平。预分支电缆的分支开口依据现场需求定制，可向上或向下。



二、预分支电缆支架

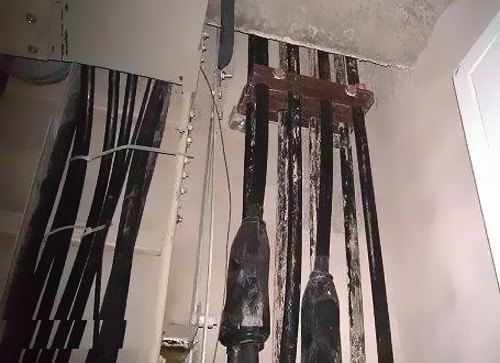

预分支电缆支架作用首要是固定电缆，尤其是竖井分支电缆敷设，依据现场状况每隔几米固定都是有标准的，从现场丈量到预分支米数和类型都有专业人员完结，供给一整套包含挂钩，（微信大众号：修建水电常识渠道）分支箱等电缆附件，下面就收拾下预分支电缆支架概况。



电缆固定夹产品阐明

1、资料：预分支电缆固定夹选用BMC（纤维增强不饱和聚酯团状模塑料）资料模压而成，是一种高功能的绝缘资料。

2、外观：选用青白色还有棕赤色两种，外形规划添加了一些时髦的元素，尤其是上半部电缆夹具选用了弧形的顶部，使得全体电缆夹具愈加动感、漂亮、有用、润滑。

3、装置：预分支电缆固定夹的资料自身便是绝缘的，可直接与电缆的外护套触摸，不会发生涡流损耗，（微信大众号：修建水电常识渠道）可避免由此而发生的电能耗费和对电缆自身的危害，进步输电才能，装置简洁。大大减轻装置人员的劳动强度，进步作业效率。

4、重要参数：预分支电缆固定夹均经第三方检测组织检测，首要功能可到达：

1)常态下绝缘电阻可到达6.3×1014Ω；

2)拉伸开裂应力可到达22.12Mpa；

3)焚烧功能可到达UL标准的V-0级。



预分支电缆支架标准阐明：

1、类型：YFD-31外形尺度：180×44×22mm适用电缆外径：50-150m㎡

2、 类型：YFD-32外形尺度：240×55×25mm适用电缆外径：185-300m㎡

3、 类型：YFD-33外形尺度：180×44×22mm适用电缆外径：50-150m㎡

4、 类型：YFD-34外形尺度：240×55×25mm适用电缆外径：185-240m㎡

5、资料：选用电气和机械功能优秀的BMC（纤维增强不饱和聚酯团状模塑料）资料模压而成。

6、 特色及适用场合：具有防涡流、阻燃、不吸水、高强度、装置便利等。保证电气竖井中的电缆摆放规整，不呈现穿插摆放现象，既能够避免涡流损耗发生，也能够避免因外力或自重使电缆发生移动。用于高层或多层修建电气竖井中主供电电缆、（微信大众号：修建水电常识渠道）应急照明电缆的安全固定。因其装置快捷，节约人力、物力，尤其是能够代替电缆桥架运用，是一款性价比极高的电缆线夹产品。

三、电缆预分支接头

在出产预分支电缆是运用到电缆预分支接头，也便是预分支电缆连接体；预分支电缆分支连接体出产工艺：每种电缆类型不一样，预分支电缆连接体均有差异，通用的便是YJV电缆预分支最多，还有其他矿藏电缆等预分支连接体，出产工艺技能含量较高，并且价格贵。如下图所示：

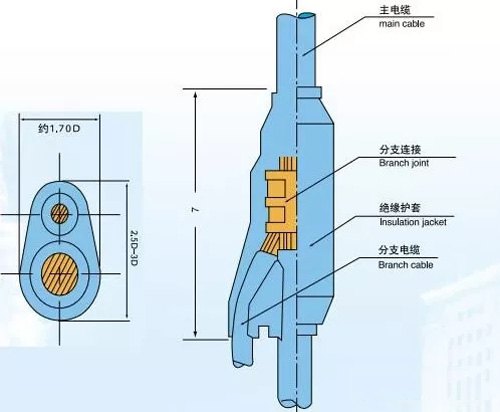

一般电缆预分支电缆连接体结构图：

预分支电缆接头怎样接做法工艺

1、在预先丈量好的尺度出切开护套和绝缘，依据不同截面巨细电缆切开护套和绝缘的尺度不同；

2、用C型管对应相应色序压接骨干和分支线，压接时留意压接钳的力度，不能过松或过紧，过松会形成电缆压接掉落，导致断路，压接过紧会压断导体或形成导体断股。

3、在压接好的导体暴露处用聚四氟乙烯带环绕烘烤通明，（微信大众号：修建水电常识渠道）再环绕防水胶带（山君带）后可用木制锤子缩短缆芯，以便利注塑。

4、在注塑过程中应挑选适宜模具和留意注塑机模具注塑处的密封，模具过大形成本钱糟蹋，模具过小形成次品，密封欠好两头跑焦，影响注塑作用。

5、预分支电缆应充沛冷却后才可装盘，否则会形成连接体扁形，影响漂亮；还有留意分支和骨干的端头密封，避免线芯进水。

7、预分支电缆的检测：

a、除例行耐压实验外，必须添加绝缘电阻检测，用摇表即可，在每个分支体完结注塑完结后用摇表丈量绝缘状况，在制品耐压后也使用摇表检测绝缘状况，避免在水冷却过程中分支体进水形成短路，一般沟通耐压实验检测不出，只能添加一套用摇表检测工序。（微信大众号：修建水电常识渠道）

b、线芯导通检测，在每个分支体应测验与骨干的导通实验，避免在出产过程中因为操作不妥形成分支体与骨干断路。

预分支电缆接头注塑成型的技能要求：

1）、注塑用绝缘资料应选用与主、分电缆内层绝缘或外层护套类型相同的绝缘资料；

2）、在注塑过程中不得对主、分电缆原有的内层绝缘及外层护套形成任何损伤；

3）、保证注塑资料和主、分电缆外层护套有用粘全后的气密性和水密性；

4）、分支联体注塑成型后，耐压AC.3500V、5min不呈现击穿；绝缘电阻≥200MΩ。
